Wstęp
W projektowaniu i instalacji systemów fotowoltaicznych obliczanie wymiarów paneli dachowych jest kluczowym czynnikiem decydującym o powodzeniu inwestycji. Powierzchnia dachu jest ograniczona, a niedokładne pomiary i planowanie mogą prowadzić nie tylko do zbyt małej mocy zainstalowanej i zmarnowanej przestrzeni, ale także do wydłużenia okresu zwrotu z inwestycji.
Podczas montażu modułów znajomość metod obliczania wymiarów paneli pozwala instalatorom przygotować bardziej efektywne i praktyczne rozwiązania dla klientów. Dla użytkowników indywidualnych wiedza o rozmiarach paneli ułatwia ocenę, czy ich dach rzeczywiście nadaje się do produkcji energii.
Prawidłowe obliczenia nie tylko zwiększają wykorzystanie dostępnej powierzchni, lecz także optymalizują wydajność energetyczną i skracają czas zwrotu inwestycji. Obecnie najczęściej spotykane moduły PV mają moc w zakresie 410–800 W, co umożliwia osiągnięcie wyższej produkcji energii nawet na ograniczonej powierzchni dachu, oferując szerokie możliwości konfiguracji zarówno dla budynków mieszkalnych, jak i komercyjnych.
Podstawowe specyfikacje i typy modułów
Wymiary paneli fotowoltaicznych zależą głównie od liczby ogniw, sposobu enkapsulacji oraz klasy mocy. Obecnie najczęściej spotykane moduły monokrystaliczne mają długość od 1,6 do 2,3 m, szerokość 1–1,3 m i grubość około 30–40 mm. Różnice między poszczególnymi modelami wynikają przede wszystkim z mocy i sprawności:
- Moduły standardowe: Zwykle o mocy w zakresie 400–550 W, o stosunkowo kompaktowych wymiarach. Nadają się do domów jednorodzinnych lub mniejszych dachów, cechują się łatwym montażem i transportem.
- Moduły wielkoformatowe: Najczęściej w zakresie 550–700 W, o długości powyżej 2,2 m i szerokości bliskiej 1,3 m. Idealne dla dachów komercyjnych i przemysłowych, ponieważ przy mniejszej liczbie modułów można osiągnąć wyższą łączną moc zainstalowaną.
- Moduły wysokiej mocy: Technologie ogniw takie jak TOPCon, HJT czy IBC zapewniają wyższą moc i mniejsze tempo degradacji przy podobnych wymiarach. Szczególnie polecane w projektach, gdzie przestrzeń jest ograniczona, a wymagania dotyczące sprawności wysokie.
Dla deweloperów projektów i partnerów dystrybucyjnych znajomość tych różnic jest istotna, aby móc dopasować rozwiązanie do warunków dachowych. Obecnie popularny zakres mocy 410–800 W pozwala zaspokoić zarówno elastyczne potrzeby dachów mieszkaniowych, jak i wymagania dachów komercyjnych i przemysłowych w zakresie wysokiej mocy oraz kontroli kosztów.
Pomiary dachu i ocena dostępnej powierzchni
Pierwszym krokiem w obliczeniach wymiarów jest określenie efektywnej powierzchni dachu. Choć całkowita powierzchnia może wydawać się wystarczająca, część faktycznie możliwa do wykorzystania jest zwykle znacznie mniejsza.

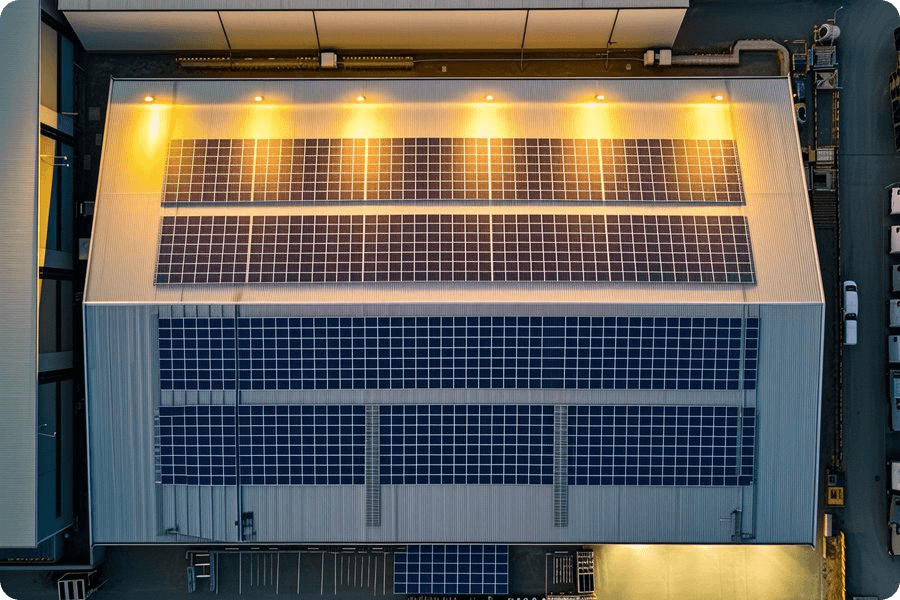

1. Określenie powierzchni użytkowej

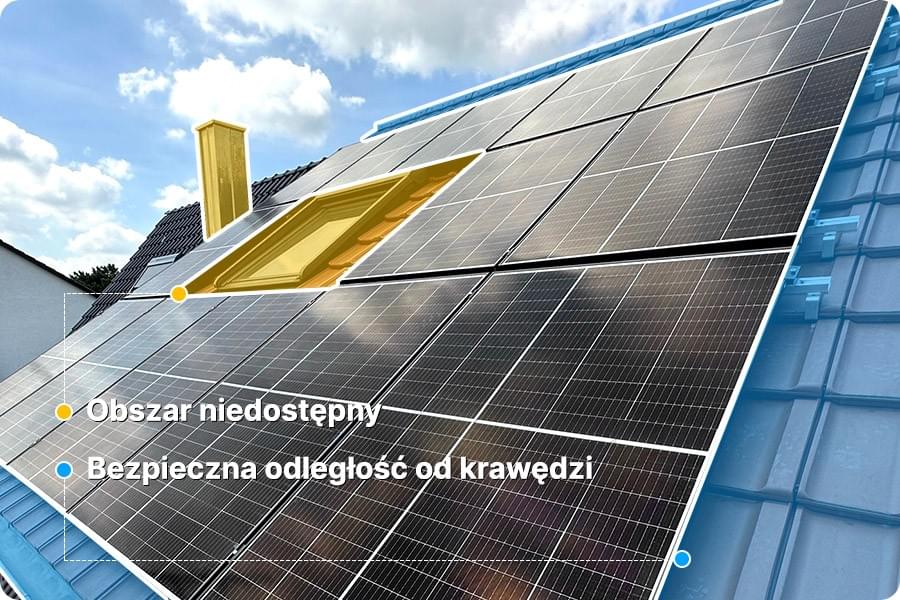

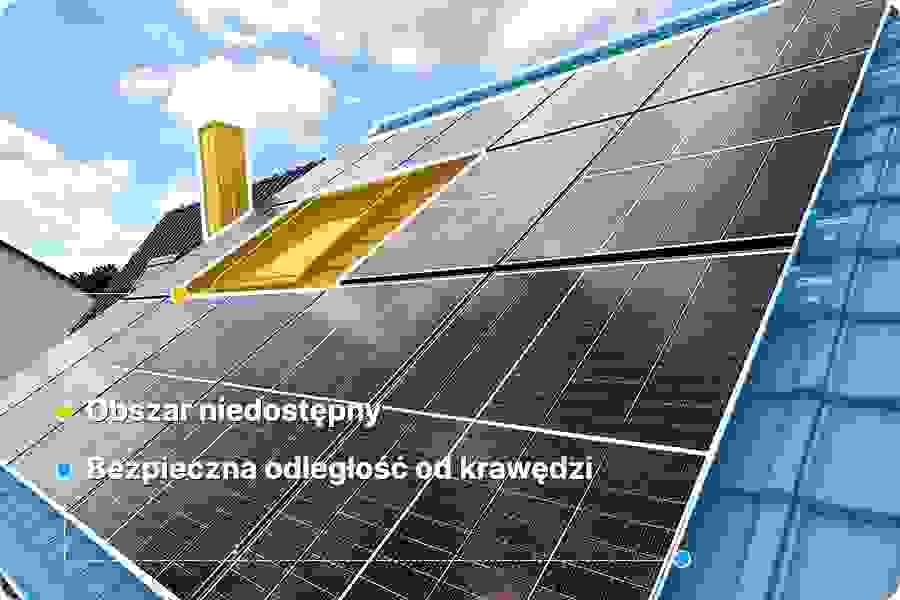

- Odjęcie obszarów nienadających się do montażu: kalenica, rynny, okna dachowe, kominy, otwory wentylacyjne itp.
- Uwzględnienie zacienienia: drzewa lub sąsiednie budynki mogą powodować zacienienie w różnych porach dnia, dlatego należy zaplanować odpowiednie odstępy bezpieczeństwa.
- Zachowanie ścieżek serwisowych: w celu ułatwienia konserwacji i czyszczenia pozostawia się zwykle przejścia między rzędami paneli lub przy krawędziach dachu.
2. Rodzaje dachów i warunki konstrukcyjne
- Dach spadzisty: Wymiary zależą od nachylenia i orientacji. Powierzchnie skierowane na południe są zazwyczaj optymalne i zapewniają wyższe roczne uzyski energii.
- Dach płaski: Wymaga zastosowania konstrukcji wsporczych do ustawienia odpowiedniego kąta nachylenia. Pomiędzy panelami należy zachować większe odstępy, aby uniknąć zacienienia.
- Dach metalowy lub betonowy: Należy sprawdzić nośność konstrukcji, aby upewnić się, że wytrzyma ciężar paneli i systemu montażowego. W razie potrzeby konieczne może być dodatkowe wzmocnienie.
3. Przeliczenie powierzchni na liczbę modułów
Po ustaleniu dostępnej powierzchni można obliczyć liczbę potrzebnych modułów na podstawie zapotrzebowania energetycznego lub planowanej mocy systemu:
Liczba modułów = wymagana moc (kWp) ÷ moc znamionowa jednego modułu (kW)
Przykład: system 15 kW (dla budynków mieszkalnych lub małych obiektów komercyjnych)
- Z modułami 430 W: 15 000 W ÷ 430 W ≈ 35 sztuk
- Z modułami 525 W: 15 000 W ÷ 525 W ≈ 29 sztuk
Wzór na obliczenie powierzchni zajmowanej
Całkowita powierzchnia ≈ długość modułu (m) × szerokość modułu (m) × liczba modułów
- Moduł 430 W: wymiary 1,762 × 1,134 m
1,762 × 1,134 × 35 ≈ 69,9 m² - Moduł 525 W: wymiary 1,944 × 1,134 m
1,944 × 1,134 × 29 ≈ 63,9 m²

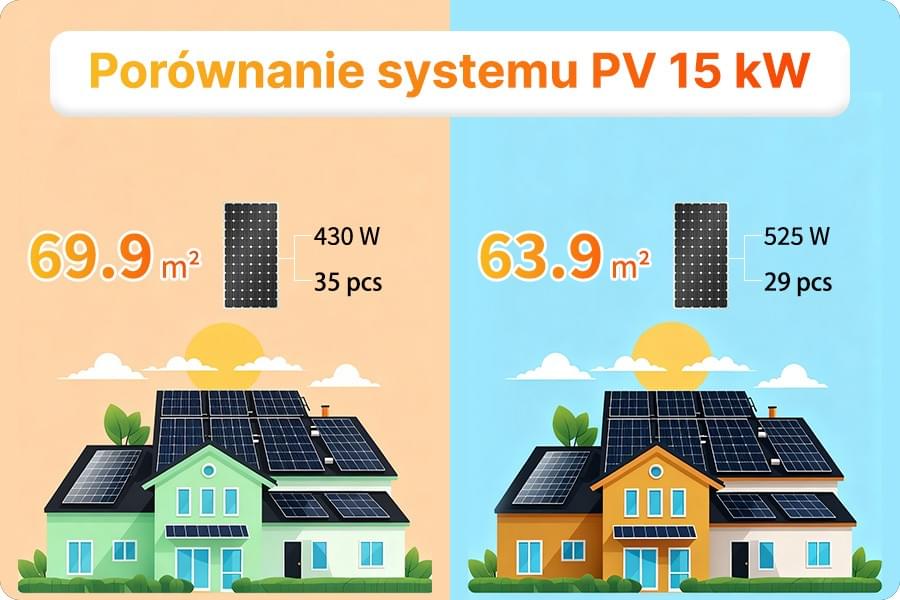

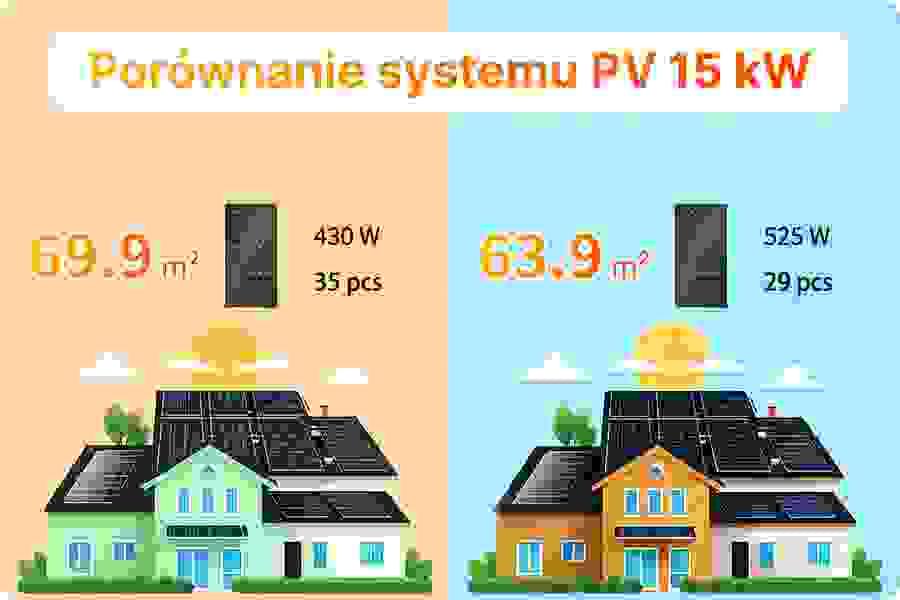

Wniosek: Przy tej samej mocy 15 kW moduły 525 W oszczędzają około 6 m² powierzchni dachu w porównaniu z modułami 430 W, a także zmniejszają ich liczbę o 6, co korzystnie wpływa na koszty konstrukcji wsporczej, okablowania i robocizny.
W Europie Południowej, gdzie nasłonecznienie jest wysokie, system 15 kW zazwyczaj wystarcza, aby pokryć zapotrzebowanie większości gospodarstw domowych i małych firm. W Europie Północnej, z uwagi na mniejsze nasłonecznienie, może być potrzebna większa powierzchnia lub moduły o wyższej sprawności. Orientacja dachu, kąt nachylenia i lokalne warunki klimatyczne są równie istotnymi czynnikami w obliczeniach wymiarów.
Odstępy między panelami i ograniczenia techniczne układu
Dlaczego w systemach fotowoltaicznych na dachach tak ważna jest odległość między panelami? To element obliczeń wymiarowych, który często bywa pomijany. Nawet jeśli powierzchnia dachu wydaje się wystarczająca, moduły nie mogą być układane zbyt blisko siebie. Odpowiednie odstępy bezpośrednio wpływają na wydajność, bezpieczeństwo i żywotność systemu.
1. Dlaczego odstępy są potrzebne
Zbyt małe odległości powodują, że panele w zimie lub o poranku i wieczorem zacieniają się wzajemnie, co zmniejsza całkowitą produkcję energii. Za małe przerwy ograniczają także cyrkulację powietrza, co prowadzi do przegrzewania się modułów i spadku sprawności. Odpowiednia przestrzeń ułatwia również konserwację oraz utrzymuje bezpieczny dystans od innych elementów konstrukcji.
2. Odległości od krawędzi i strefy bezpieczeństwa
Oprócz odstępów między panelami należy uwzględnić także odległość od krawędzi dachu. W wielu krajach przepisy budowlane wymagają, aby moduły zachowały określony margines bezpieczeństwa. Zmniejsza to ryzyko podrywania przez wiatr, ułatwia odprowadzanie wody deszczowej oraz poprawia bezpieczeństwo przeciwpożarowe.
3. Zacienienie i obliczanie minimalnych odstępów

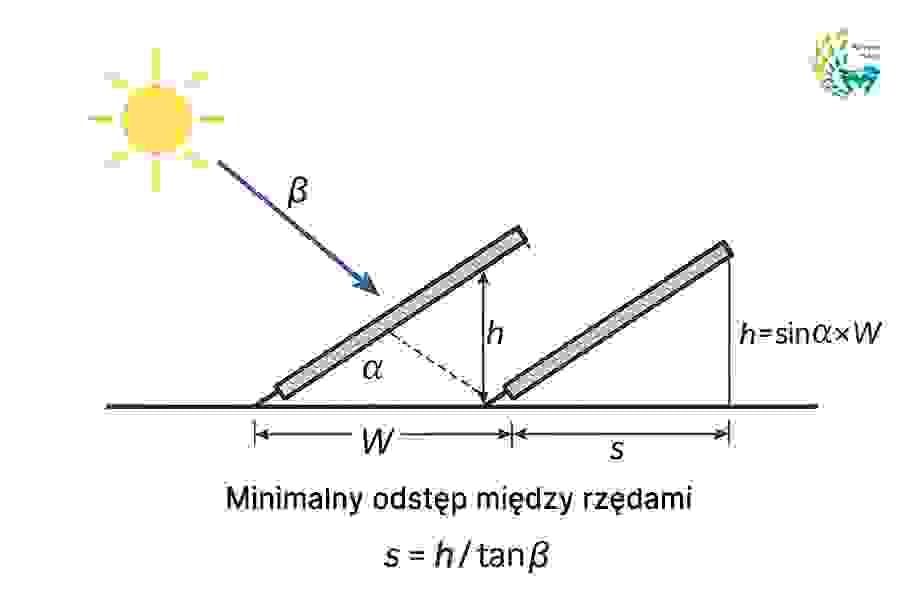

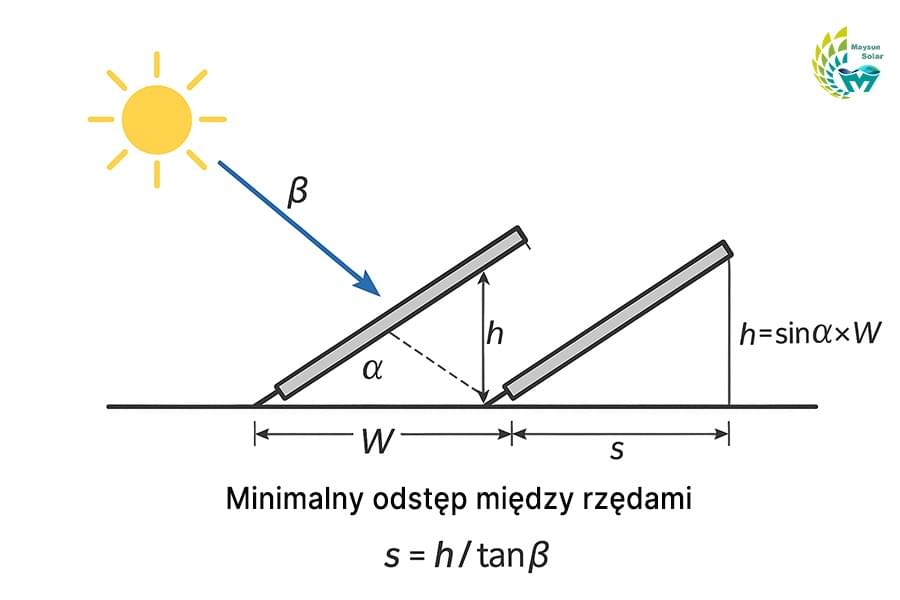

Odstępy między rzędami paneli zwykle określa się na podstawie szerokości geograficznej i kąta padania słońca. Często jako punkt odniesienia stosuje się minimalną wysokość słońca w dniu przesilenia zimowego, aby uniknąć zacienienia przez większość roku.
Różnica wysokości = sin(kąt nachylenia) × szerokość modułu
Przykład: szerokość modułu 1000 mm, kąt nachylenia 15° → różnica wysokości ≈ 259 mm
Odstęp między rzędami = różnica wysokości ÷ tan(kąt wysokości słońca)
Przykład: wysokość słońca w dniu przesilenia zimowego 17° → odstęp między rzędami ≈ 900 mm
W praktyce bierze się pod uwagę także inne czynniki:
- Korekta azymutu: Gdy dach nie jest skierowany dokładnie na południe, do wzoru można wprowadzić czynnik kosinusowy, aby zoptymalizować odstępy i lepiej wykorzystać przestrzeń.
- Obliczanie szerokości rzędów: W programach CAD projektanci często stosują wzory na szerokość rzędów, aby szybko określić całkowite zajęcie przestrzeni przez dany rząd modułów i efektywniej planować układ.
Te zaawansowane metody obliczeniowe są szczególnie przydatne na wąskich dachach lub w dużych obiektach komercyjnych. Właściwe ich zastosowanie pozwala znacząco zwiększyć moc zainstalowaną i ogólną wydajność systemu.
4. Układ modułów i wpływ wymiarów
Najczęściej moduły ustawia się dłuższym bokiem równolegle do kalenicy, choć możliwe jest także ułożenie poprzeczne, aby dopasować się do konstrukcji dachu. Kluczowym parametrem są tutaj wymiary paneli: duże moduły zmniejszają ich liczbę, ale wymagają większych odstępów, natomiast mniejsze panele są bardziej elastyczne w przypadku dachów o nieregularnym kształcie.
Odpowiednie odstępy i układ decydują nie tylko o tym, ile paneli zmieści się na dachu, lecz także o wydajności energetycznej i bezpieczeństwie systemu. Dlatego obliczenia wymiarowe muszą łączyć w sobie wielkość modułów, sposób układu i minimalne odstępy, aby uzyskać optymalne rozwiązanie i stworzyć wydajny system PV.
Podsumowanie
Obliczanie wymiarów paneli fotowoltaicznych na dachach jest kluczowym etapem fazy projektowej. Dokładne planowanie pozwala maksymalnie wykorzystać ograniczoną powierzchnię, uniknąć strat mocy, zwiększyć wydajność i zapewnić bezpieczeństwo oraz stabilność systemu w długim okresie.
Dobór modułów powinien być podyktowany rzeczywistymi potrzebami, a nie jedynie dążeniem do wyższej mocy. Zakres 410–800 W obejmuje większość zastosowań mieszkaniowych i komercyjnych, przy czym decyzja powinna uwzględniać warunki dachowe, odstępy i granice bezpieczeństwa, wymagania konstrukcyjne i regulacyjne, a także koszt energii i okres zwrotu inwestycji.
Standaryzacja i parametryzacja obliczeń wymiarowych, wraz z opracowaniem powtarzalnych wzorów i list kontrolnych, umożliwia tworzenie systemów PV, które są technicznie niezawodne, ekonomicznie opłacalne oraz łatwe w montażu i obsłudze.
Tylko naukowo opracowane planowanie na etapie projektowym pozwala przez kolejne dwadzieścia lat cieszyć się stabilnymi i wydajnymi korzyściami z zielonej energii.
Maysun Solar koncentruje się na rynku europejskim, oferując partnerom hurtowym i dystrybucyjnym stabilne dostawy oraz szeroki wybór modułów we wszystkich zakresach mocy, w tym technologiach IBC, technologiach TOPCon i technologiach HJT. Zapewniamy ustandaryzowane dane i praktyczne wytyczne dotyczące powierzchni dachu i odstępów, wspierając EPC i instalatorów w projektowaniu zgodnym z regulacjami oraz w osiąganiu przewidywalnych zysków.
