Panele fotowoltaiczne nie są pojedynczym elementem funkcjonalnym, lecz modułami złożonymi z wielu jednostek konstrukcyjnych. Poszczególne komponenty pełnią określone role w zakresie ochrony optycznej, konwersji energii elektrycznej, wsparcia mechanicznego oraz połączeń elektrycznych. Moc i sprawność są często najbardziej bezpośrednimi wskaźnikami oceny paneli fotowoltaicznych, jednak projekt konstrukcyjny modułu ma równie istotny wpływ na stabilność i spójność pracy w rzeczywistych warunkach eksploatacji. Zrozumienie tych podstawowych struktur pozwala na bardziej przejrzyste i racjonalne porównania techniczne na dalszym etapie analizy.
Spis treści
- Struktura optyczna i ochronna
- Jednostka konwersji energii
- Struktura wspierająca i mocująca
- Struktura połączeń elektrycznych i bezpieczeństwa

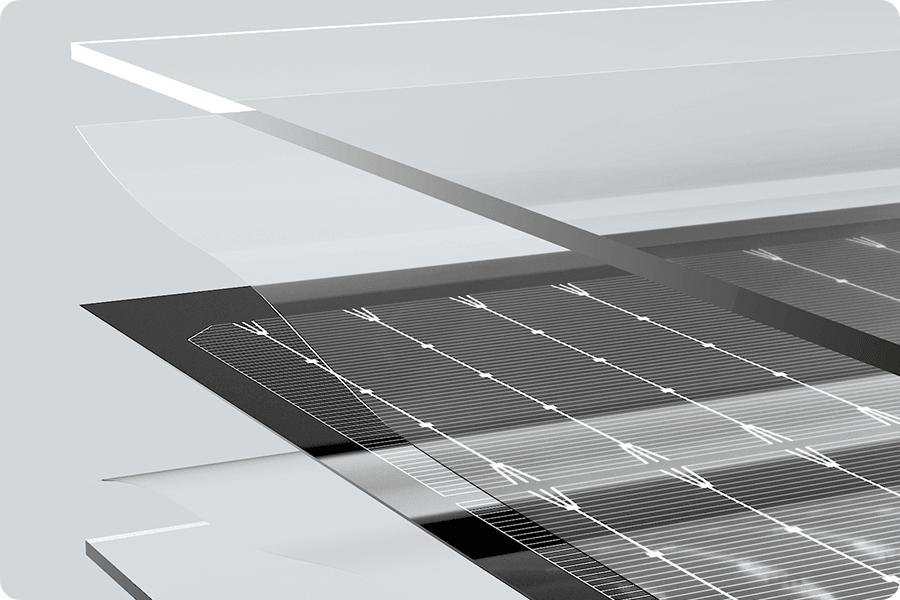

1. Struktura optyczna i ochronna
Struktura optyczna i ochronna to element paneli fotowoltaicznych odpowiedzialny za zarządzanie promieniowaniem padającym oraz izolację modułu od środowiska zewnętrznego. Znajduje się ona w najbardziej zewnętrznej warstwie modułu i jako pierwsza podlega oddziaływaniu czynników środowiskowych. Choć sama nie uczestniczy bezpośrednio w konwersji energii elektrycznej, jej jakość konstrukcyjna ma bezpośredni wpływ na efektywność wykorzystania światła, bezpieczeństwo mechaniczne oraz długoterminową spójność pracy paneli fotowoltaicznych.
Z punktu widzenia budowy struktura optyczna i ochronna obejmuje przede wszystkim dwa kluczowe elementy:
1.1 Szkło przednie
Szkło przednie znajduje się po zewnętrznej stronie modułu i stanowi pierwszą warstwę, przez którą światło dociera do wnętrza panelu. Jednocześnie pełni ono funkcję mechanicznej ochrony struktur wewnętrznych. Do jego podstawowych funkcji należą:
- Zapewnienie przepuszczalności optycznej:
Standardowe szkło hartowane charakteryzuje się przepuszczalnością światła na poziomie około 91,5%, natomiast szkło fotowoltaiczne z powłoką antyrefleksyjną może osiągać wartości rzędu 93,5%. W długim okresie eksploatacji różnica ta przekłada się na poziom uzysku energii. - Efektywne wykorzystanie widma promieniowania:
Szkło fotowoltaiczne skutecznie obejmuje główny zakres promieniowania słonecznego wynoszący około 380–1100 nm oraz wykazuje zdolność odbijania części promieniowania podczerwonego, co pomaga ograniczyć niepożądane nagrzewanie przy wysokim nasłonecznieniu. - Ochrona mechaniczna:
Powszechnie stosowane szkło fotowoltaiczne o grubości 3,2 mm, w pełni hartowane, jest w stanie wytrzymać uderzenie stalowej kuli o masie około 1 kg spadającej z wysokości 1 m, a także obciążenia wynikające z uderzeń gradu o średnicy około 2,5 mm. Zapewnia to podstawowy poziom ochrony mechanicznej paneli fotowoltaicznych w warunkach obciążeń wiatrem, gradu i zjawisk ekstremalnych.
W praktycznych zastosowaniach konstrukcja szkła przedniego musi stanowić kompromis pomiędzy wysoką przepuszczalnością światła a zdolnością ochronną. Jego stabilność bezpośrednio wpływa na zachowanie paneli fotowoltaicznych w różnych warunkach klimatycznych.

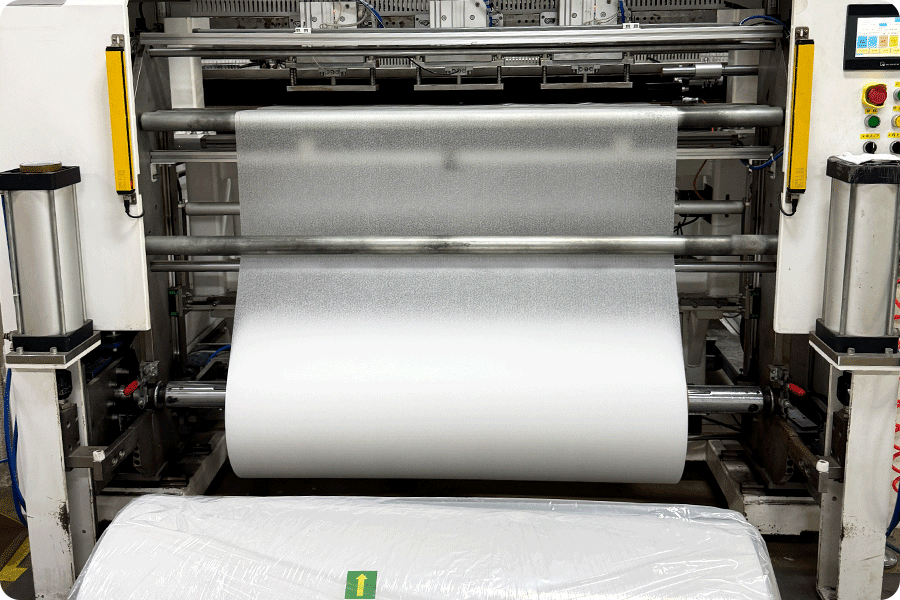

1.2 Materiały enkapsulujące (EVA / POE / EPE)
Materiały enkapsulujące są umieszczone pomiędzy szkłem przednim a ogniwami fotowoltaicznymi. Ich główną rolą nie jest poprawa właściwości optycznych, lecz zapewnienie stabilności wewnętrznej struktury modułu w długim okresie użytkowania. Z funkcjonalnego punktu widzenia ich kluczowe zadania obejmują:
- Unieruchomienie i pozycjonowanie ogniw fotowoltaicznych:
Po procesie laminacji warstwa enkapsulująca stabilizuje położenie ogniw, zapobiegając ich przemieszczaniu się na skutek rozszerzalności cieplnej lub działania sił zewnętrznych podczas transportu, montażu i eksploatacji, co ma znaczenie dla rozkładu naprężeń wewnętrznych. - Tłumienie naprężeń mechanicznych i termicznych:
W warunkach dużych różnic temperatur pomiędzy dniem a nocą lub przy wysokich temperaturach pracy materiały enkapsulujące absorbują część naprężeń mechanicznych i cieplnych, ograniczając ich bezpośrednie przenoszenie na ogniwa i taśmy łączeniowe. - Izolacja środowiskowa i wsparcie izolacji elektrycznej:
Wraz ze szkłem przednim warstwa enkapsulująca tworzy barierę ochronną, która w pewnym stopniu ogranicza przenikanie wilgoci i innych czynników zewnętrznych do wnętrza modułu, zapewniając ogniwom względnie stabilne warunki pracy.
W praktycznej konstrukcji paneli fotowoltaicznych dobór materiałów enkapsulujących jest zazwyczaj powiązany z typem ogniw oraz ogólną strukturą modułu. Przykładowo, w tradycyjnych modułach typu P z pojedynczym szkłem często stosuje się enkapsulację EVA, natomiast w modułach z ogniwami typu N oraz w konstrukcjach szkło–szkło częściej wykorzystywane są materiały POE lub kompozytowe rozwiązania EPE. Poszczególne warianty różnią się odpornością na działanie wilgoci i wysokiej temperatury, właściwościami barierowymi wobec pary wodnej oraz długoterminową stabilnością izolacji. Ich wybór zależy w większym stopniu od projektu konstrukcyjnego i warunków eksploatacji niż od pojedynczych parametrów materiałowych.
2. Jednostka konwersji energii
Jednostka konwersji energii stanowi kluczową część paneli fotowoltaicznych odpowiedzialną za przekształcanie padającego promieniowania słonecznego w energię elektryczną. Jej parametry bezpośrednio decydują o poziomie mocy wyjściowej modułu w rzeczywistych warunkach eksploatacji.
2.1 Ogniwa fotowoltaiczne
Jako podstawowe elementy konwersji fotoelektrycznej, rozmiar ogniw fotowoltaicznych, sposób ich podziału oraz układ w module mają istotny wpływ na rozkład prądu oraz faktyczne zachowanie paneli fotowoltaicznych podczas pracy.
Na poziomie technologii ogniw stosowane obecnie w modułach fotowoltaicznych rozwiązania dzielą się głównie na ogniwa typu P oraz ogniwa typu N. Wraz ze wzrostem wymagań dotyczących sprawności i długoterminowej stabilności, ogniwa typu N zajmują coraz większy udział w nowych mocach produkcyjnych oraz w modułach głównego nurtu, podczas gdy ogniwa typu P nadal są wykorzystywane równolegle w określonych zastosowaniach.
Z perspektywy konstrukcji modułu forma ogniw nie ogranicza się już wyłącznie do pełnych ogniw. Coraz częściej stosuje się ich segmentację, której celem jest poprawa parametrów pracy w rzeczywistych warunkach eksploatacji:

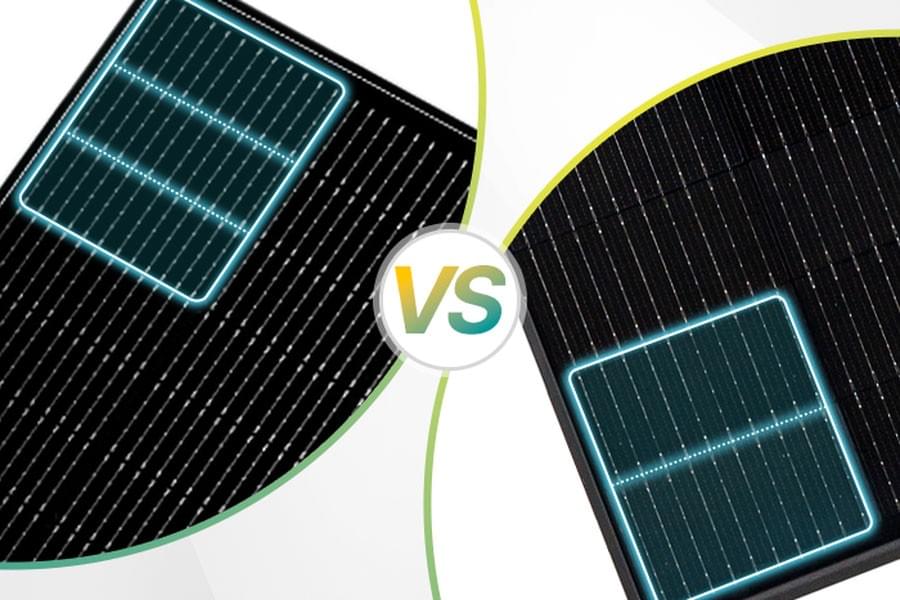

- Ogniwa połówkowe (Half-cut):
Konstrukcja połówkowa polega na podziale pełnego ogniwa na dwie części, co obniża natężenie prądu w poszczególnych ścieżkach prądowych i tym samym redukuje straty rezystancyjne wewnątrz paneli fotowoltaicznych. Rozwiązanie to stało się standardem w wielu nowoczesnych modułach i sprzyja stabilniejszej pracy przy wysokim nasłonecznieniu oraz częściowym zacienieniu. - Ogniwa dzielone na trzy części (1/3-cut):
W konstrukcjach 1/3-cut, rozwijających koncepcję ogniw połówkowych, ogniwa są dzielone na trzy segmenty. Prowadzi to do dalszego obniżenia natężenia prądu w każdej ścieżce oraz bardziej równomiernego jego rozkładu. W złożonych warunkach pracy przekłada się to na wyższą stabilność mocy, dlatego rozwiązanie to jest coraz częściej stosowane w panelach fotowoltaicznych o dużej mocy.
Z punktu widzenia rozwoju konstrukcji modułów segmentacja ogniw fotowoltaicznych nie służy wyłącznie zwiększaniu sprawności nominalnej. Jej głównym celem jest ograniczenie strat eksploatacyjnych, poprawa zarządzania ciepłem oraz zwiększenie spójności rzeczywistej produkcji energii przez panele fotowoltaiczne.
3. Struktura nośna i mocująca
Struktura nośna i mocująca to element paneli fotowoltaicznych odpowiedzialny za przenoszenie obciążeń wewnętrznych, utrzymanie integralnej formy modułu oraz odporność na zewnętrzne obciążenia mechaniczne. Choć nie bierze ona bezpośredniego udziału w procesie wytwarzania energii, poprawność jej projektu ma kluczowe znaczenie dla stabilności konstrukcyjnej i niezawodności modułu podczas transportu, montażu oraz długoterminowej eksploatacji.
Z punktu widzenia budowy struktura nośna i mocująca składa się głównie z warstwy tylnej (backsheet lub tylne szkło) oraz ramy modułu. Oba elementy wspólnie odpowiadają za rozkład obciążeń, zachowanie kształtu oraz przystosowanie modułu do warunków środowiskowych.
3.1 Warstwa tylna / tylne szkło: podstawowa warstwa nośna i izolacyjna
Warstwa tylna lub tylne szkło znajduje się na spodniej stronie modułu i stanowi kluczową warstwę konstrukcyjną, która podtrzymuje laminowaną strukturę wewnętrzną oraz zapewnia ogólną stabilność panelu fotowoltaicznego. Różnice w tej części konstrukcji bezpośrednio wpływają na sztywność modułu, jego odporność środowiskową oraz zakres zastosowań.
- Moduły z pojedynczym szkłem (single-glass):
W panelach fotowoltaicznych z pojedynczym szkłem warstwa tylna pełni przede wszystkim funkcję nośną i izolacyjną. Tego typu konstrukcja jest lżejsza, dzięki czemu lepiej sprawdza się w projektach o ograniczonej nośności dachów lub wymagających większej elastyczności montażowej. Z tego względu jest powszechnie stosowana w standardowych instalacjach komercyjnych i przemysłowych oraz w wybranych projektach dachowych. - Moduły szkło–szkło (glass–glass):
W konstrukcjach szkło–szkło tylne szkło wraz ze szkłem przednim tworzy symetryczną strukturę, zwiększającą sztywność całego modułu i sprzyjającą lepszej spójności konstrukcyjnej w długim okresie użytkowania. Ze względu na wysoką odporność i stabilność szkła, rozwiązania szkło–szkło wykazują przewagę w środowiskach o wysokiej wilgotności, podwyższonej korozyjności lub tam, gdzie wymagania dotyczące długoterminowej niezawodności są szczególnie wysokie.
Z perspektywy doboru konstrukcyjnego warstwa tylna kładzie większy nacisk na redukcję masy i łatwość montażu, natomiast tylne szkło koncentruje się na stabilności strukturalnej i odporności środowiskowej. Żadne z tych rozwiązań nie jest jednoznacznie lepsze — ich przydatność zależy od typu projektu, warunków instalacyjnych oraz wymagań dotyczących długotrwałej pracy modułu.
3.2 Rama modułu: kluczowy element sztywności i kompatybilności montażowej
Rama modułu znajduje się na jego obrzeżach i stanowi istotny interfejs pomiędzy wewnętrzną strukturą laminatu a zewnętrznym systemem montażowym. Jej projekt bezpośrednio wpływa na ogólną sztywność panelu fotowoltaicznego, ochronę krawędzi oraz dopasowanie do różnych systemów instalacyjnych.
Odpowiednio zaprojektowana rama modułu zazwyczaj pozwala:
- zachować stabilność kształtu modułu pod wpływem długotrwałych obciążeń, takich jak wiatr czy śnieg;
- równomiernie rozłożyć naprężenia powstające podczas montażu i eksploatacji, ograniczając koncentrację naprężeń w obszarach krawędziowych laminatu;
- zapewnić pewne dopasowanie do różnych typów konstrukcji montażowych, zwiększając spójność instalacji i trwałość mocowania w długim okresie.
Z inżynierskiego punktu widzenia nie istnieje jeden uniwersalny standard „idealnej” ramy. Kluczowe znaczenie ma osiągnięcie właściwej równowagi pomiędzy wytrzymałością konstrukcyjną, masą całkowitą modułu a kompatybilnością z systemem montażowym. Poziom tej równowagi wprost przekłada się na bezpieczeństwo konstrukcyjne paneli fotowoltaicznych w całym okresie ich eksploatacji.
4. Struktura połączeń elektrycznych i bezpieczeństwa
Struktura połączeń elektrycznych i bezpieczeństwa to część paneli fotowoltaicznych odpowiedzialna za zbieranie wytworzonej energii, jej wyprowadzenie oraz podstawową ochronę elektryczną. Choć nie wpływa ona bezpośrednio na właściwości optyczne ani mechaniczne modułu, w praktyce odgrywa kluczową rolę w wyznaczaniu granic ryzyka całego systemu.

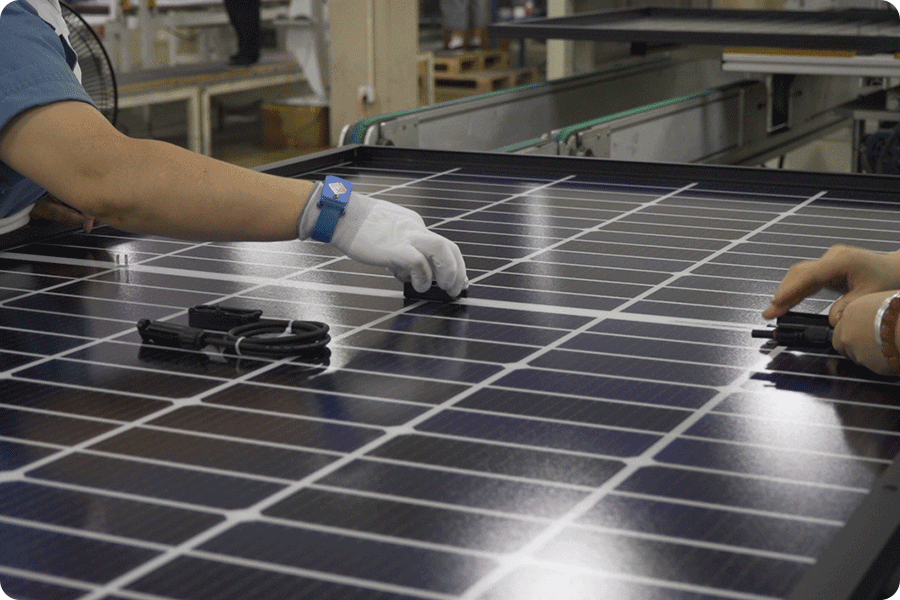

4.1 Puszka przyłączeniowa: kluczowy węzeł wyjścia mocy i bezpieczeństwa systemu
Puszka przyłączeniowa (J-box) znajduje się na tylnej stronie modułu i stanowi punkt połączenia elektrycznego pomiędzy wewnętrznym obwodem panelu fotowoltaicznego a systemem zewnętrznym. Do jej głównych funkcji należą:
- Zbieranie i wyprowadzanie energii elektrycznej:
Dzięki wewnętrznemu układowi połączeń prąd wytwarzany przez ogniwa jest w sposób uporządkowany zbierany i przekazywany na stabilne wyjście modułu. - Podstawowa ochrona elektryczna:
W warunkach nieprawidłowej pracy puszka przyłączeniowa pełni funkcję izolacyjną i ochronną, ograniczając rozprzestrzenianie się zagrożeń elektrycznych w kierunku pozostałej części systemu. - Ograniczanie skutków lokalnych nieprawidłowości:
Dzięki zastosowaniu wewnętrznych diod bocznikujących możliwe jest ograniczenie wpływu zacienienia lub lokalnych usterek na ogólną pracę modułu.
Struktury połączeń elektrycznych bywają często niedoceniane, jednak w praktycznej eksploatacji ich awarie mają charakter systemowy. Zrozumienie roli puszki przyłączeniowej w budowie modułu pozwala na pełniejszą ocenę ryzyka eksploatacyjnego paneli fotowoltaicznych w długim okresie.
Panele fotowoltaiczne są wynikiem współdziałania wielu elementów konstrukcyjnych, z których każdy pełni określoną funkcję. Decyzje projektowe podejmowane na poziomie poszczególnych komponentów ostatecznie znajdują odzwierciedlenie w zachowaniu modułu podczas pracy. W procesie oceny mocy i sprawności są one często najbardziej oczywistymi wskaźnikami, jednak nie oddają one w pełni charakterystyki pracy paneli fotowoltaicznych w różnych warunkach zastosowania.
Zrozumienie podstawowej struktury modułu ułatwia budowanie bardziej przejrzystej logiki porównawczej pomiędzy różnymi rozwiązaniami technicznymi i pozwala uniknąć decyzji opartych wyłącznie na parametrach deklarowanych. Dopiero zestawienie aspektów konstrukcyjnych z konkretnymi scenariuszami zastosowań i wymaganiami systemowymi nadaje procesowi doboru realne znaczenie.
